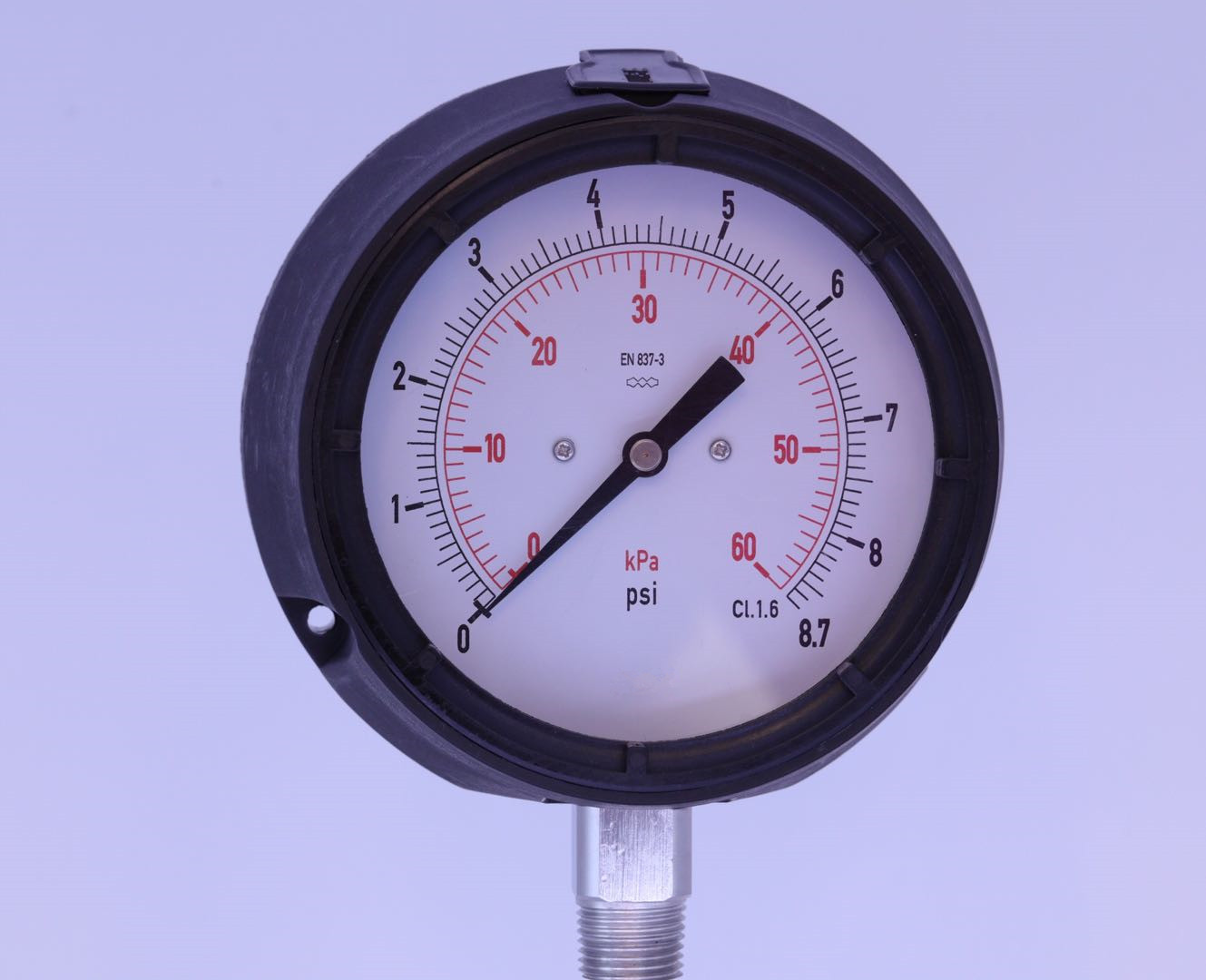

Manomètre à capsule de sécurité
Accueil > Liste de Produits > Adaptateur mural > Manomètre à capsule de sécurité

Manomètre à capsule de sécurité


  • Manomètre à capsule de sécurité

Manomètre à capsule de sécurité

    Type de paiement: L/C
    Terms of Trade: FOB,CFR,CIF,EXW
    Quantité de commande minimum: 10 Piece/Pieces
    Délai de livraison: 30 jours
    Détails d'emballage: Cartons
    productivité: 200000
    marque: csherun
    transport: Ocean,Land,Air
    Lieu d'origine: Chine
    Capacité d'approvisionnement: 200000
    Certificats : CE
    Code SH: 90268090
    Hafen: Shanghai

Informations de base

Modèle: FC01

Description du produit

N ° de modèle FC01.11.150
Type de connexion Direction radiale
Une fonction Type d'indication locale
Structure d'installation Montage direct
Caractéristiques du milieu de mesure Résistant à la corrosion
Indication de la référence de pression Manomètre général
Marque déposée CSHERUN
Paquet de transport Carton
spécification entièrement en acier inoxydable
Origine Chine
Code SH 90268090
N ° de modèle
Applications
Industrie des procédés: construction d'usines, industrie chimique, industrie pétrochimique, centrales électriques, mines, technologies on- / offshore et environnementales
ou fluides gazeux, secs et agressifs, également dans des environnements agressifs Particularités

Version de sécurité avec cloison solide conçue conformément aux exigences et aux conditions de test ASME B 40.100

L'échelle basse va de 0 ... 25 mbar à 0 ... 600 mbar

Diamètre nominal 6 "(150 mm)

Boîtier robuste et renforcé de fibre de verre

Version standard
Conception selon ASME B40.100

Diamètre nominal en mm 6 "(150 mm)

Classe de précision Grade A selon ASME B40.100 (correspond à une précision d'indication ± 2,5%)

Gammes d'échelle 0 ... 25 mbar à 0 ... 600 mbar ou toutes les autres plages de vide équivalentes ou combinées de pression et de vide

Limitation de la pression
Fixe: valeur pleine échelle
Fluctuant: 0,9 x valeur de pleine échelle

Température admissible
Ambiante: -20 ... + 60 ° C (-4 ... 140 ° F)
Moyen: ≤ 100 ° C (212 ° F)

Effet de la température
Lorsque la température du système de mesure s'écarte de la température de référence +20 ° C (+68 ° F): max. ± 0,6% / 10 K de la valeur de pleine échelle

Protection contre la pénétration
NEMA 3 (IP54 selon EN / CEI 60529)

Connexion process
FC01.21.150: Modèle en alliage de cuivre
FC01.11.150: Acier inoxydable 316L
Montage inférieur, ¼ NPT ou ½ NPT (mâle)

Élément de pression
Modèle FC01.21.150: alliage de cuivre
Modèle FC01.21.150: acier inoxydable

Mouvement
Modèle FC01.21.150: alliage de cuivre
Modèle FC01.21.150: acier inoxydable

Cadran en aluminium
lettrage blanc, noir et rouge, goupille d'arrêt du pointeur à 6 heures

Aiguille
Aluminium, noir, pointeur réglable
Boîtier thermoplastique, noir, avec paroi déflectrice pleine (Solidfront) et arrière soufflante, bride de montage en surface intégrée à l'arrière

La fenêtre
Plastique transparent non éclatant, scellant en NBR

Bague Lunette filetée, noire

Options
Vis de restriction dans l'orifice de pression
Sécurité de surcharge:
- 3 fois pour la plage d'échelle 0 ... 25 mbar
- 10 fois pour les échelles> 0 ... 25 mbar
Kit d'adaptation pour montage sur panneau
Fenêtre: verre d'instrument ou verre de sécurité feuilleté
Autre connexion process
Disposition de numérotation aux exigences du client

Remplissage du boîtier avec de l'huile silicone M50 pour des gammes d'échelle de 0 à 100 mbar


Applications

Industrie des procédés: construction d'usines, industrie chimique, industrie pétrochimique, centrales électriques, mines, technologies on- / offshore et environnementales
ou fluides gazeux, secs et agressifs, également dans des environnements agressifs Particularités

Version de sécurité avec cloison solide conçue conformément aux exigences et aux conditions de test ASME B 40.100

L'échelle basse va de 0 ... 25 mbar à 0 ... 600 mbar

Diamètre nominal 6 "(150 mm)

Boîtier robuste et renforcé de fibre de verre

Version standard
Conception selon ASME B40.100

Diamètre nominal en mm 6 "(150 mm)

Classe de précision Grade A selon ASME B40.100 (correspond à une précision d'indication ± 2,5%)

Gammes d'échelle 0 ... 25 mbar à 0 ... 600 mbar ou toutes les autres plages de vide équivalentes ou combinées de pression et de vide

Limitation de la pression
Fixe: valeur pleine échelle
Fluctuant: 0,9 x valeur de pleine échelle

Température admissible
Ambiante: -20 ... + 60 ° C (-4 ... 140 ° F)
Moyen: ≤ 100 ° C (212 ° F)

Effet de la température
Lorsque la température du système de mesure s'écarte de la température de référence +20 ° C (+68 ° F): max. ± 0,6% / 10 K de la valeur de pleine échelle

Protection contre la pénétration
NEMA 3 (IP54 selon EN / CEI 60529)

Connexion process
FC01.21.150: Modèle en alliage de cuivre
FC01.11.150: Acier inoxydable 316L
Montage inférieur, ¼ NPT ou ½ NPT (mâle)

Élément de pression
Modèle FC01.21.150: alliage de cuivre
Modèle FC01.21.150: acier inoxydable

Mouvement
Modèle FC01.21.150: alliage de cuivre
Modèle FC01.21.150: acier inoxydable

Cadran en aluminium
lettrage blanc, noir et rouge, goupille d'arrêt du pointeur à 6 heures

Aiguille
Aluminium, noir, pointeur réglable
Boîtier thermoplastique, noir, avec paroi déflectrice pleine (Solidfront) et arrière soufflante, bride de montage en surface intégrée à l'arrière

La fenêtre
Plastique transparent non éclatant, scellant en NBR

Bague Lunette filetée, noire

Options
Vis de restriction dans l'orifice de pression
Sécurité de surcharge:
- 3 fois pour la plage d'échelle 0 ... 25 mbar
- 10 fois pour les échelles> 0 ... 25 mbar
Kit d'adaptation pour montage sur panneau
Fenêtre: verre d'instrument ou verre de sécurité feuilleté
Autre connexion process
Disposition de numérotation selon les exigences du client
Remplissage du boîtier avec de l'huile silicone M50 pour échelles de 0 à 100 mbar
